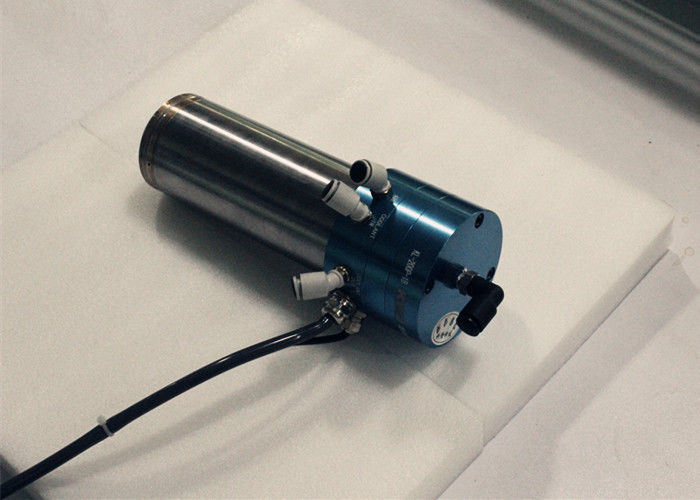

Kompatibel WWD1822 200,000RPM KL200P1 PCB Pengeboran Spindle
Spindel adalahbatang dalam mesin, yang di sekitarnya bagian lain dari mesin berputarSpindle adalah batang tajam yang Anda gunakan ketika Anda memintal wol dengan tangan. Anda memutar wol dengan spindle untuk membuatnya menjadi benang.
Detil singkat:
|
Model |
Ganti untuk |
Deskripsi |
KEY PRECISION |
Referensi mesin |
|
KL200P1 |
D1822 D1686 |
RANGKAH KECEPATAN: 20,000 - 200,000 rpm Ø6,35mm-0,05mm pengeboran presisi |
Static Runout:<2μm Runout Dinamis:<6μm Getaran:0.5 MM/S
|
Klinginberg PLURITEC HITACHI LENZ SCHMOLL Anderson... |
Dimana spindle pada mesin bor?
bulu
Pencet gaya ini terdiri dari empat kelompok utama perakitan: kepala, meja, kolom, dan dasar.Spindle ditempatkan di dalam bulu, yang dapat dipindahkan ke atas atau ke bawah dengan cara manual atau otomatis.
DESKRIPSI PRODUK
KL200P1 pengganti spindle frekuensi tinggi untuk WW D1822 atau Untuk WWD1686 Full Range dari 20.000 hingga 200.000 rpm, tipe bantalan udara dalam umur panjang, berat spindle 3,9kg dengan ukuran COLLET Ø1/8 ′′ dan ukuran tubuh Ø 61.9
Daya maksimum: 0,85KW
Tekanan udara: 6,0 -6,5kgf/cm2
Cecair pendingin: minyak air
Tegangan tetap: 200V
Arus tetap: 3A
Frekuensi (HZ): 334-3350
PTC atau NTC Sensor untuk memilih
Gelombang persegi tersedia
Keuntungan Kompetitif:
Statik Rendah
Low Dynamic RUN OUT
Karakter yang stabil dan umur panjang
Cocok untuk pengeboran presisi
Jenis bantalan udara menawarkan presisi yang lebih besar, kecepatan tinggi, peningkatan umur alat, perbaikan permukaan, umur bantalan yang panjang, pertumbuhan termal yang rendah, kurangnya pemeliharaan, kapasitas beban yang besar,Mengurangi Getaran , Kebersihan.
Aplikasi:
PEMBORAN PRESISI Papan sirkuit cetak
Jangkauan lubang: Ø6.35mm-0.05mm
REFERENSI Mesin:KLINGINBERG PLURITEC;HITACHI;LENZ;ANDERSON;SCHMOLL....
Spesifikasi:
|
Suhu air pendingin |
20+2 |
|
Statik aliran |
< 2 μm |
|
Pengeluaran Dinamis |
< 6μm |
|
Torsi collet ((N.cm) |
>13 ((1/8 ) |
|
Getaran |
0.5MM/S |
|
Sensor suhu ohm KΩ |
R=0,10±5% pada suhu 25°C |
|
Tekanan udara terbuka |
< 5,0kg/cm2 |
|
Tekanan udara dekat |
> 2,5 kg/cm2 |
|
Aliran air pendingin |
> 2,0 ((L/menit) |
|
Aliran minyak pendingin |
> 3,8 ((L/menit) |
|
Aliran konsumsi udara pada 20krpm |
48 ((L/menit) |
|
Beban radial |
6.0kgf |
Kompatibel D1822 200.000RPM KL200P1 Spindle Drawing
Mengapa memilih KLKJ?
Dengan hampir 15 tahun teknologi dalam pemeliharaan spindle, 10 tahun pengalaman sukses untuk produksi bagian spindle, dan 9 tahun spindle R & D, KLKJ berhasil menawarkan spindle bantalan udara hingga 200krpm.
Semua spindel di KLKJ diperiksa dan diuji sepenuhnya menggunakan prosedur kontrol kualitas yang ketat.KLKJ memastikan setiap spindle diperbaiki melewati poin berikut untuk membuatnya dalam umur panjang dan karakter yang stabil:
1. Aliran udara
2. Aliran air
3. Hentikan mengapung / mengangkat off
4. beban aksial (dalam)
5. beban aksial (luar)
6. Torsi
7. Static RUNOUT
8. RUNOUT Dinamis
9Periksa motor.
10. Getaran
11. Analisis bahan & ketat kualitas tes deteksi kontrol
12Kontrol toleransi yang ketat
