| Menyoroti: | Spindel Pengeboran PCB Berkecepatan Tinggi 200V,Spindel Pengeboran PCB Statik Rendah,200000 Rpm Precision PCB Drilling Spindle |
||
|---|---|---|---|

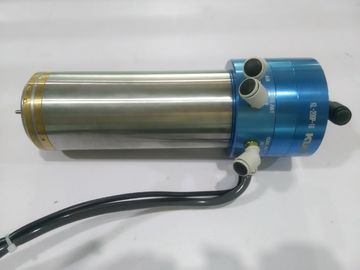

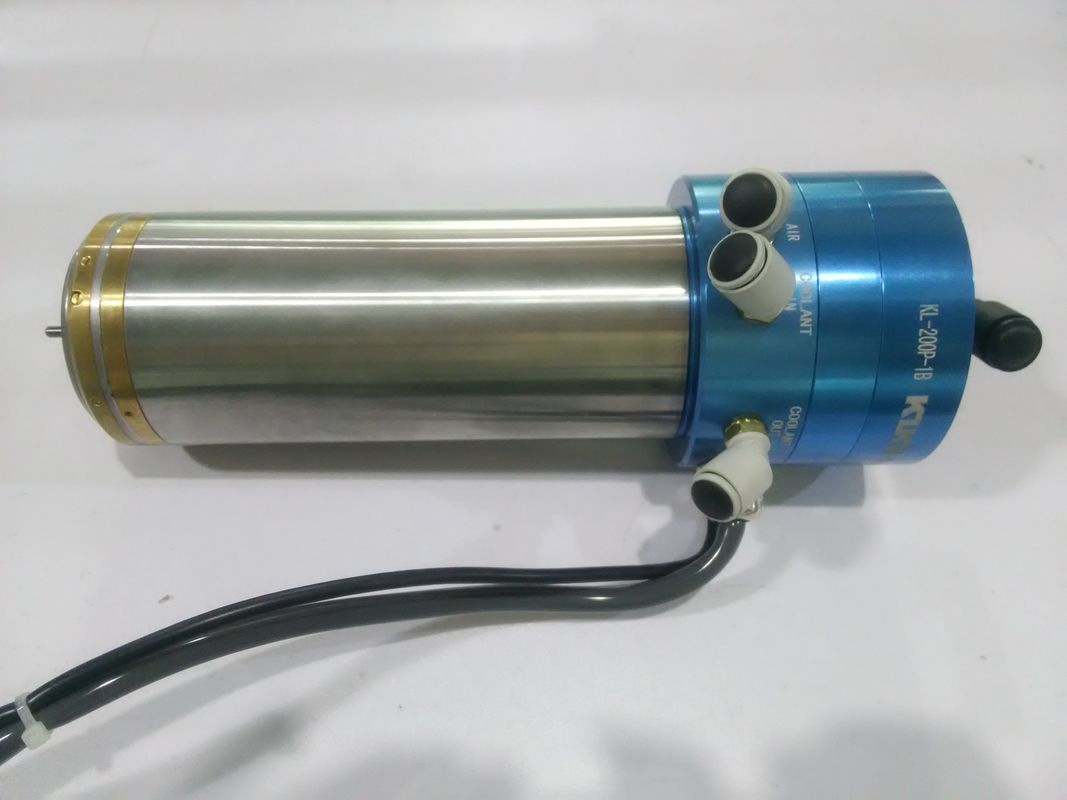

Kompatibel WWD1822 200,000RPM KL200P1 PCB Pengeboran Spindle
Pada mesin bubut (baik mesin bubut kayu atau mesin bubut logam), spindle adalah jantung kepala.Spindle adalah bagian di mana pemotong penggiling berbentuk dipasang untuk memotong fitur (seperti rebates), manik-manik, dan lengkung) menjadi cetakan dan penggilingan serupa.
Apa spindle dalam pengeboran?
Spindel memegang bor atau alat pemotong dan berputar dalam posisi tetap dalam lengan.Sleeve atau bulu perakitan tidak berputar tetapi dapat. geser di bantalnya ke arah sejajar dengan porosnya.
Detil singkat:
|
Model |
Ganti untuk |
Deskripsi |
KEY PRECISION |
Referensi mesin |
|
KL200P1 |
D1822 D1686 |
RANGKAH KECEPATAN: 20,000 - 200,000 rpm Ø6,35mm-0,05mm pengeboran presisi |
Static Runout:<2μm Runout Dinamis:<6μm Getaran:0.5 MM/S
|
Klinginberg PLURITEC HITACHI LENZ SCHMOLL Anderson... |
DESKRIPSI PRODUK
KL200P1 pengganti spindle frekuensi tinggi untuk WW D1822 atau Untuk WWD1686 Full Range dari 20.000 hingga 200.000 rpm, tipe bantalan udara dalam umur panjang, berat spindle 3,9kg dengan ukuran COLLET Ø1/8 ′′ dan ukuran tubuh Ø 61.9
Daya maksimum: 0,85KW
Tekanan udara: 6,0 -6,5kgf/cm2
Cecair pendingin: minyak air
Tegangan tetap: 200V
Arus tetap: 3A
Frekuensi (HZ): 334-3350
PTC atau NTC Sensor untuk memilih
Gelombang persegi tersedia
Keuntungan Kompetitif:
Statik Rendah
Low Dynamic RUN OUT
Karakter yang stabil dan umur panjang
Cocok untuk pengeboran presisi
Jenis bantalan udara menawarkan presisi yang lebih besar, kecepatan tinggi, peningkatan umur alat, perbaikan permukaan, umur bantalan yang panjang, pertumbuhan termal yang rendah, kurangnya pemeliharaan, kapasitas beban yang besar,Mengurangi Getaran , Kebersihan.
Aplikasi:
PEMBORAN PRESISI Papan sirkuit cetak
Jangkauan lubang: Ø6.35mm-0.05mm
REFERENSI Mesin:KLINGINBERG PLURITEC;HITACHI;LENZ;ANDERSON;SCHMOLL....
Spesifikasi:
|
Suhu air pendingin |
20+2 |
|
Statik aliran |
< 2 μm |
|
Pengeluaran Dinamis |
< 6μm |
|
Torsi collet ((N.cm) |
>13 ((1/8 ) |
|
Getaran |
0.5MM/S |
|
Sensor suhu ohm KΩ |
R=0,10±5% pada suhu 25°C |
|
Tekanan udara terbuka |
< 5,0kg/cm2 |
|
Tekanan udara dekat |
> 2,5 kg/cm2 |
|
Aliran air pendingin |
> 2,0 ((L/menit) |
|
Aliran minyak pendingin |
> 3,8 ((L/menit) |
|
Aliran konsumsi udara pada 20krpm |
48 ((L/menit) |
|
Beban radial |
6.0kgf |
Kompatibel D1822 200.000RPM KL200P1 Spindle Drawing
Mengapa memilih KLKJ?
Dengan hampir 15 tahun teknologi dalam pemeliharaan spindle, 10 tahun pengalaman sukses untuk produksi bagian spindle, dan 9 tahun spindle R & D, KLKJ berhasil menawarkan spindle bantalan udara hingga 200krpm.
Semua spindel di KLKJ diperiksa dan diuji sepenuhnya menggunakan prosedur kontrol kualitas yang ketat.KLKJ memastikan setiap spindle diperbaiki melewati poin berikut untuk membuatnya dalam umur panjang dan karakter yang stabil:
1. Aliran udara
2. Aliran air
3. Hentikan mengapung / mengangkat off
4. beban aksial (dalam)
5. beban aksial (luar)
6. Torsi
7. Static RUNOUT
8. RUNOUT Dinamis
9Periksa motor.
10. Getaran
11. Analisis bahan & ketat kualitas tes deteksi kontrol
12Kontrol toleransi yang ketat
